【openFrameworks】ofxBox2dCircleでofImageに当たり判定をつける
プロジェクトの準備
まずはアドオンofxBox2dをダウンロードします。
GitHub - vanderlin/ofxBox2d: Openframework wrapper for box2d
ダウンロードしたzipを解凍したらofxBox2d-masterというフォルダがあるのでそれをaddonsフォルダにぶち込みます。
続いてProjectGeneratorを使って新規プロジェクトを作成します。
ProjectGeneratorを立ち上げたら、以下のようなウィンドウが出てきます。AddonsにofxBox2d-masterを追加する以外は適当でいいです。もろもろ設定が終わったら、Generateをクリックします。
コードかきかき
大体準備が整ったところでコードをかいていきます。
端折ってるところもありますが、ofApp.hとofApp.cppは以下のようにすればオッケーです。
ofApp.h
#include "ofMain.h" #include "ofxBox2d.h" class ofApp : public ofBaseApp{ public: void setup(); void update(); void draw(); ofxBox2d box2d; vector<shared_ptr<ofxBox2dCircle>> circles; float radius=40; ofImage image; };
ofApp.cpp
void ofApp::setup(){ ofBackground(0); box2d.init(); box2d.setGravity(0, 10); box2d.createGround(); box2d.setFPS(30); image.load("myface.png"); } bool objectKiller(shared_ptr<ofxBox2dCircle> shape) { ofVec2f pos=shape->getPosition(); return !ofRectangle(0, -100, ofGetWidth(), ofGetHeight()+100).inside(pos); } //-------------------------------------------------------------- void ofApp::update(){ box2d.update(); if((int)ofRandom(0, 10) == 0) { auto circle = std::make_shared<ofxBox2dCircle>(); circle->setPhysics(0.3, 0.5, 0.1); circle->setup(box2d.getWorld(), ofGetWidth()/2+ofRandom(-50, 50), -20, radius); circles.push_back(circle); } ofRemove(circles,objectKiller); } //-------------------------------------------------------------- void ofApp::draw(){ for(int i=0;i<circles.size();i++){ circles[i]->draw(); ofPushMatrix(); ofTranslate(circles[i]->getPosition()); ofRotate(circles[i]->getRotation()); ofSetRectMode(OF_RECTMODE_CENTER); image.draw(0,0,radius*2,radius*2); ofPopMatrix(); } }
ofApp.hではofxBox2d.hをインクルードして必要な変数(box2d、circles、radius、image)を宣言してます。
ofApp.cppではupdate内でcircle(circlesに格納)を発生(+消去)させて、draw内でcircle(draw内ではcircles[i])の上にimageを描画してます。ぶっちゃけcirclesは描画する必要はないですが、わかりやすいかと思って今回は描画してます。
ofPushMatrix(); ofTranslate(circles[i]->getPosition()); ofRotate(circles[i]->getRotation()); ofSetRectMode(OF_RECTMODE_CENTER); image.draw(0,0,radius*2,radius*2); ofPopMatrix();
imageをdrawしてる部分をもう少し詳しく見てみます。
注意して欲しいのはofTranslateもofRotateも座標系を平行移動、回転するものであるということです。なので、上のコードでやってるのは、「まず、座標系をcircleのpositionに平行移動させ、circleのrotation分回転させたあとに、その座標系の(0,0)の位置にimageをdrawする」という処理になります。
座標系を変化させてるので、何もしなかったら他の描画物にも影響が出てしまいます。それを防ぐのが、ofPushMatrix()とofPopMatrix()です。この二つの関数で挟まれた部分の座標変化は外部に影響を及ぼしません。今回はimageだけを移動、回転させたいので上のように挟んでいます。
これでcircleとimageがぴったり重なる…!と思いきや全然ずれてます。なぜかというと、RectModeがデフォルトだとOF_RECTMODE_CORNER(左上から描画)になってるからです。これをOF_RECTMODE_CENTER(中心から描画)にするために、image.draw()の直前にofSetRectMode(OF_RECTMODE_CENTER)を加えます。これでぴったり重なります!
実行結果
またおぞましいものを生み出してしまった…
【Blender】放射マップベイクでワイヤーフレームテクスチャを作る
ワイヤーフレームかっこいいですよね。
Unityだとスクリプトとかジオメトリシェーダーを使えば、ワイヤーフレーム表示だけなら案外簡単にできるのですが、そこから色々やろうとすると結構扱いにくい…。
そんなわけで色々(10分ぐらい)考えたところ、ワイヤーフレームテクスチャを作っちゃえば、あとは貼っつけるだけなので楽だし色々扱いやすいじゃんという結論に至りました。
ということで、本記事ではBlenderでワイヤーフレームテクスチャを作る方法を紹介します。
タイトルにある通り放射マップをベイクする方法で作っていきます。
UV展開して「UV配置をエクスポート」でも作れるのですが、画質低いし、色の設定とかやりにくいしでイマイチです。※そんなことないよ!こうすればいいよ!という方いましたら連絡ください。
それでは早速やっていきましょう。
Blenderのバージョンは2.8です。
ちなみに本記事ではUV展開のやり方については説明しません。
今回はこちらのAstronautくんのワイヤーフレームテクスチャを作ってみます。objファイルをダウンロードしてBlenderにインポートします。
レンダーエンジン変更
ここからが本番です。まずは、レンダーエンジンをCyclesにします。(デフォだとEeveeになってます。Eeveeでできるかは未検証です。すいません。)
Astronautくんをワイヤーフレーム表示に
続いてAstronautくんをワイヤーフレーム表示にしていきます。

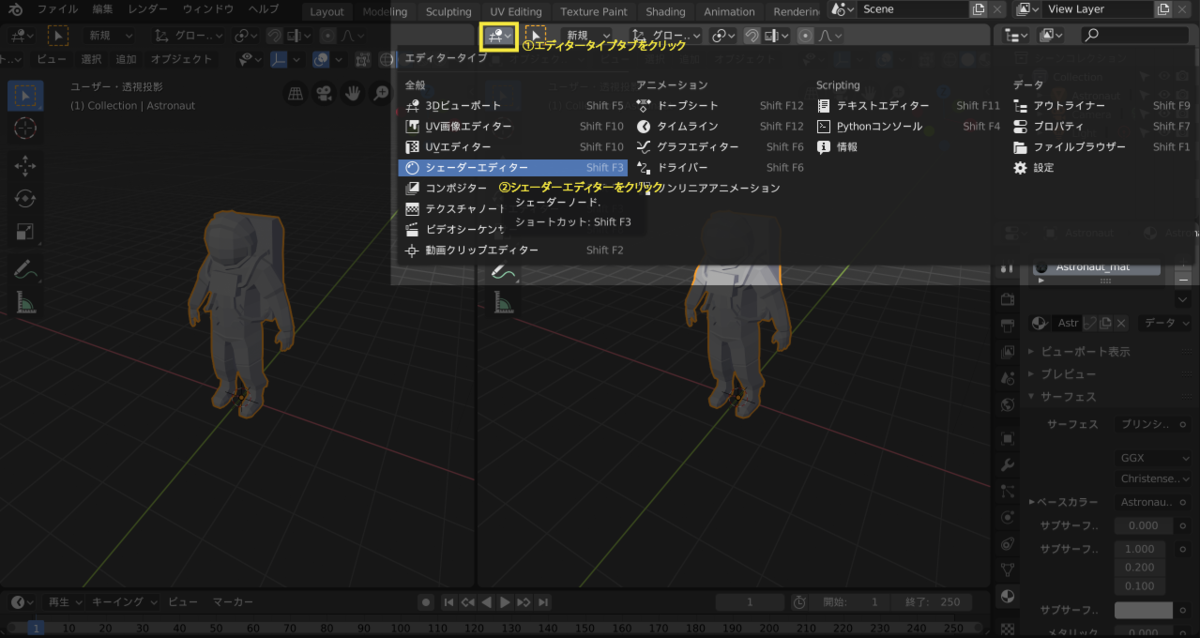

オブジェクトモードでAstronautくんを選択し、マテリアルAstronaut_matを選択。そして、シェーダーエディターを開きます。
開くと下図みたいになってるかと思います。
ここからノードを追加していきます。「入力>ワイヤーフレーム」、「シェーダー>放射(英語ならたぶんEmitもしくはEmission)」、「シェーダー>シェーダーミックス」の3つのノードを追加します。

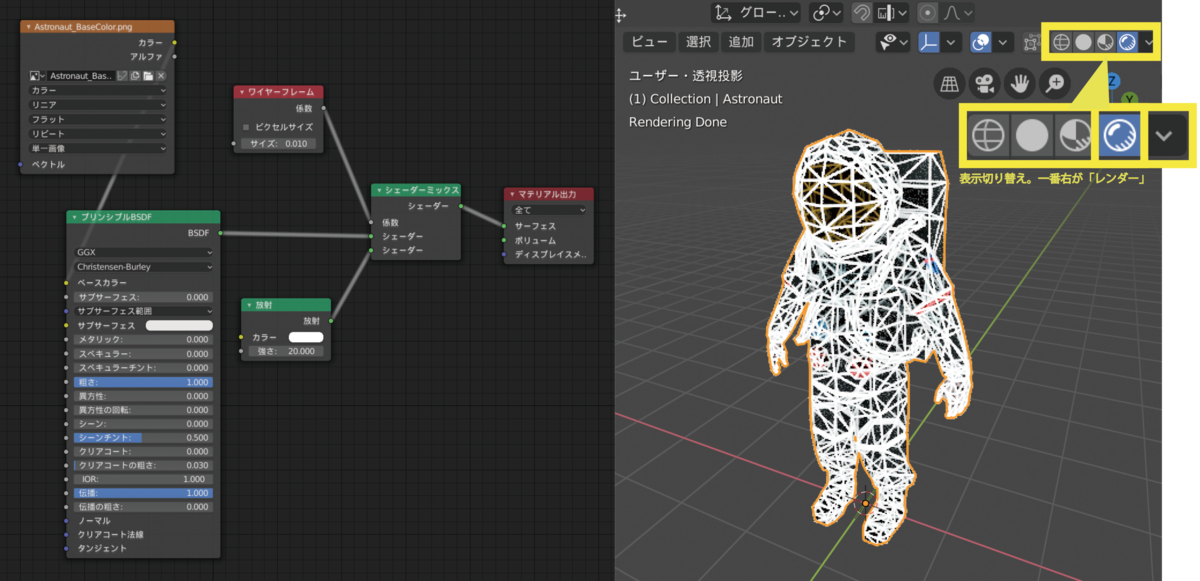

追加したノードを下左図のようにつなげましょう。3DViewの表示を「レンダー」に切り替えたら下右図のようにワイヤーフレームっぽくなってるかと思います。
放射マップをテクスチャにベイク
ワイヤーフレーム表示ができたので、ベイクしていきましょう。
まずは、「UV画像エディター」を開きます。

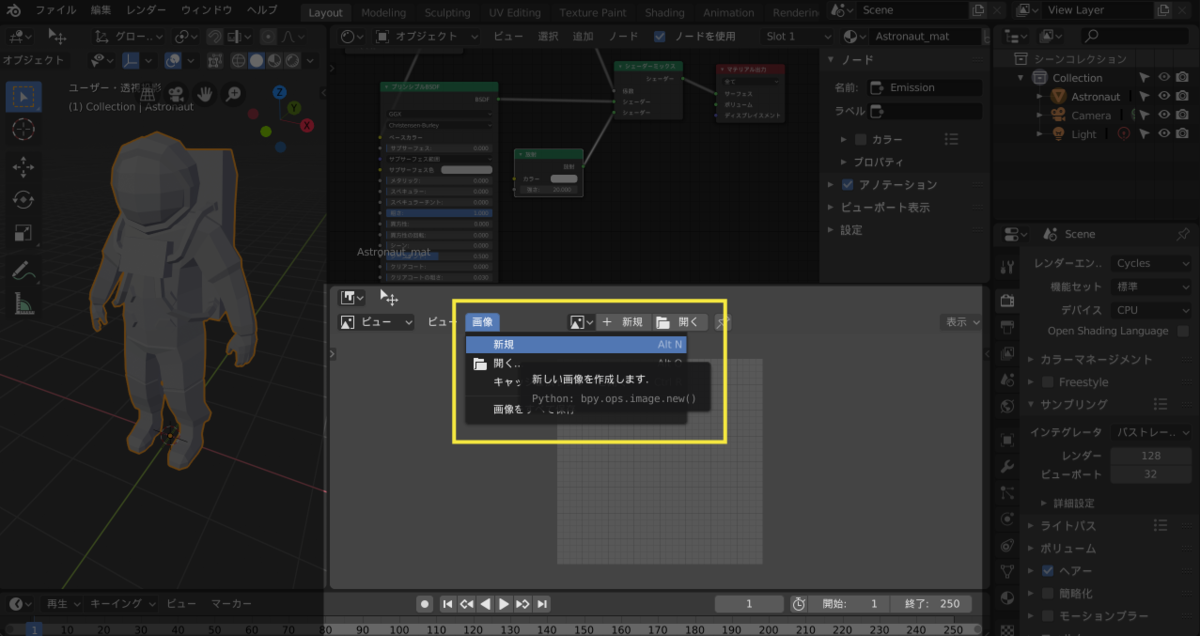

開いたら、「画像>新規」で新しい画像を作成します。

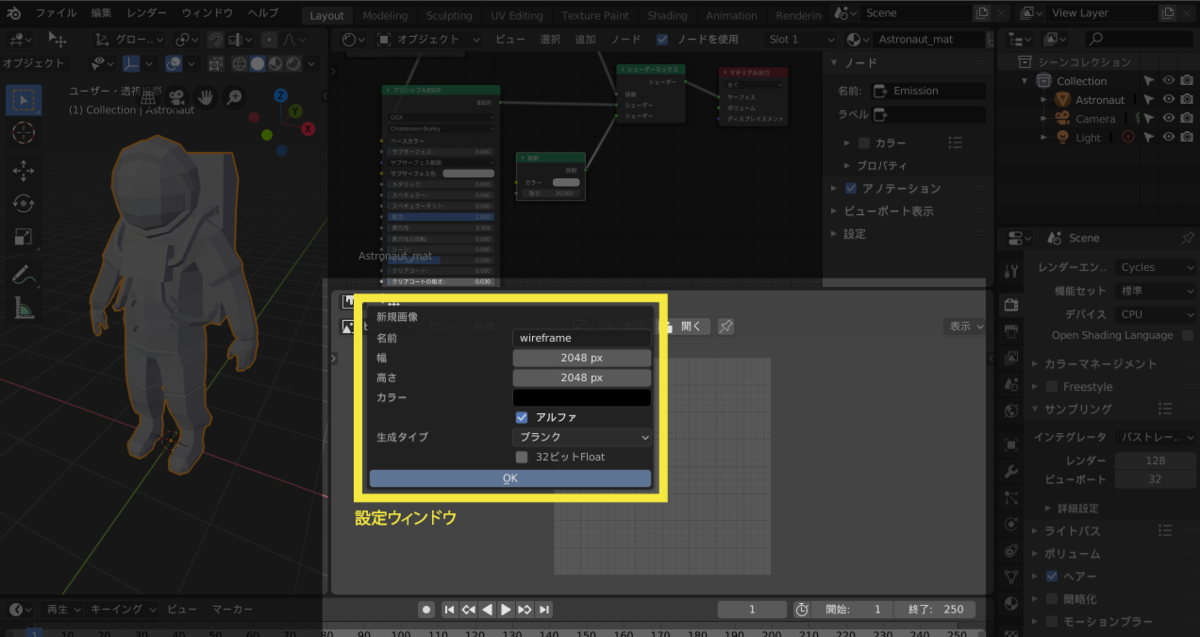

設定ウィンドウが出てくるので、名前と幅、高さなんかを決めてOKをクリックします。設定はだいたい下図の通りでオッケーです。サイズはちょっと大きめにしてます。

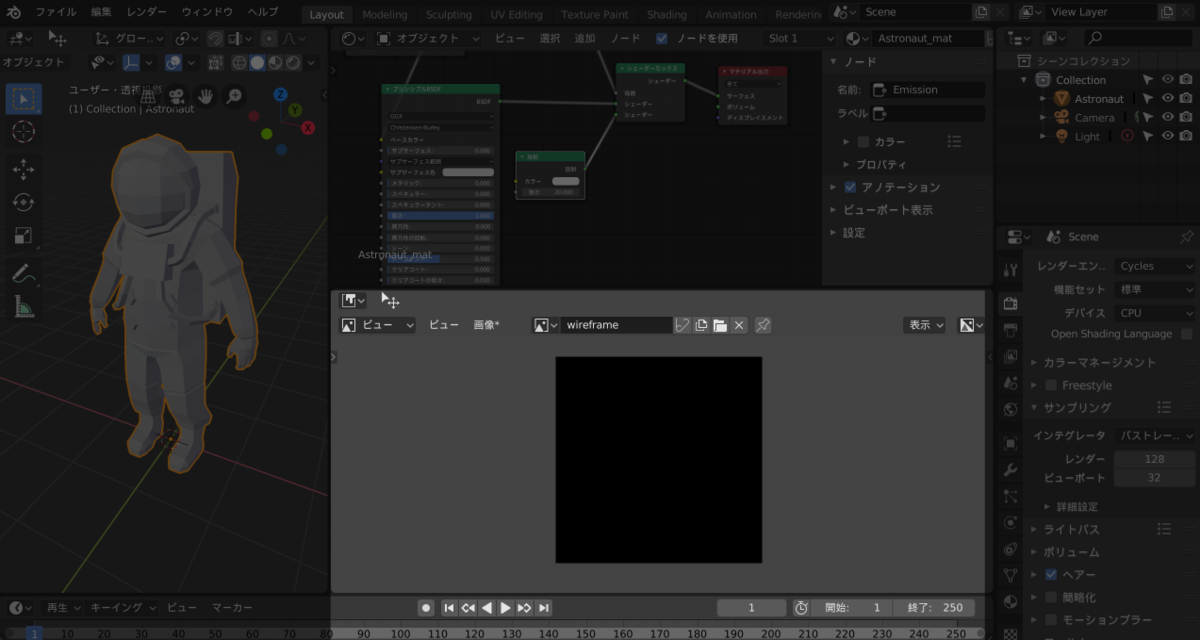

下図みたいに真っ黒い画像ができます。この画像にワイヤーフレーム柄をベイクしていきます。

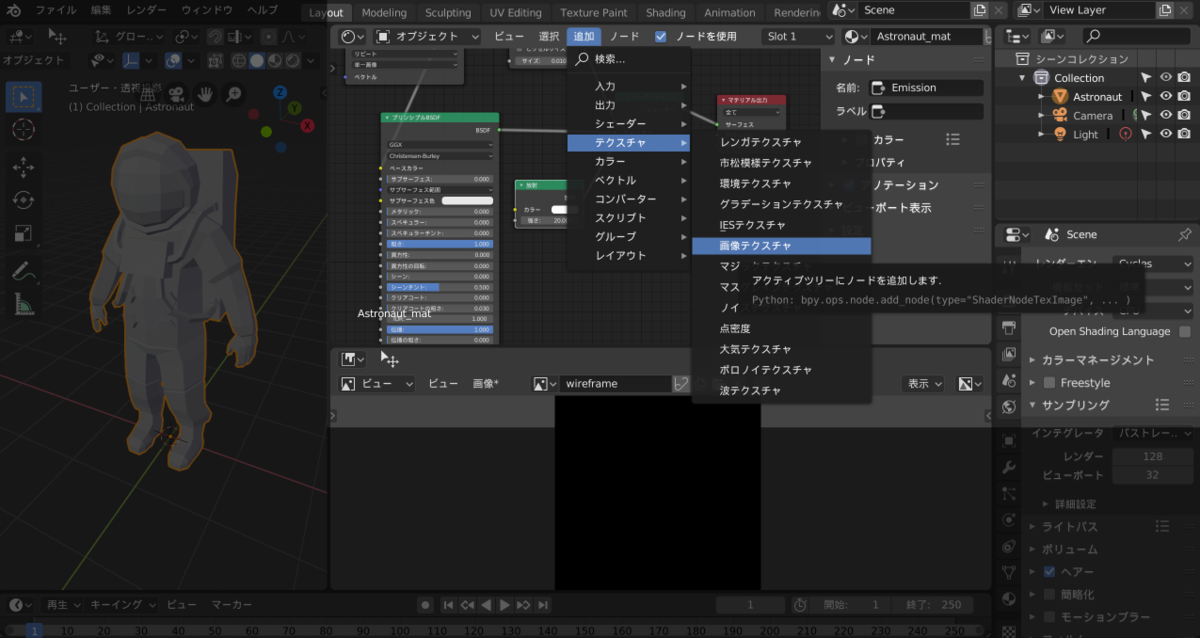

ここでもう一回、シェーダーエディターに戻りましょう。そして、「テクスチャ>画像テクスチャ」ノードを追加します。このノードはどこにもつなげなくていいです。

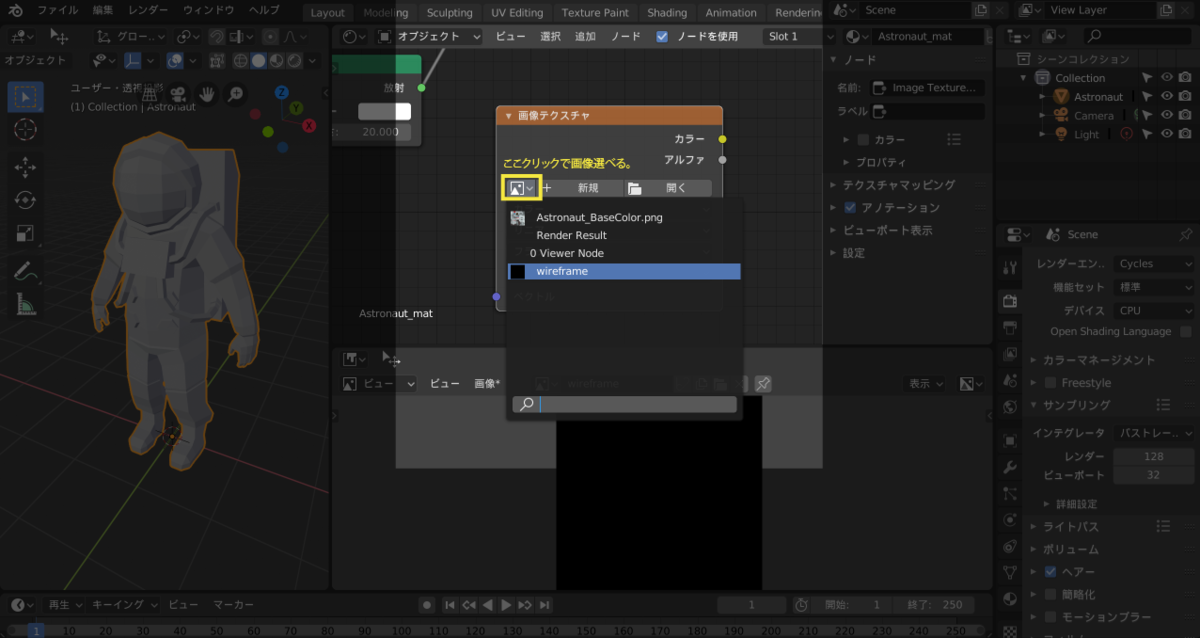

画像テクスチャノードに画像を指定する欄があるのでそこに先ほど作った画像(wireframe)を指定します。
ベイクタイプを「放射」にし、ベイクをクリックしましょう。
ベイク中…
できあがりー
今回はAstronautくんのワイヤーフレームテクスチャを作りましたが、UV展開さえすれば別のモデルでもほぼ同じ手順で作れます。たぶん。
おまけ
テクスチャなのでかなり扱いやすいです。下のようなこともスクリプトとかジオメトリシェーダー使うときより全然楽チンにできます。
#ar_fukuoka #unity #shadergraph
— TheStoneBook@バーチャル紙相撲協会 (@thestonebook) 2019年7月6日
もくもくの成果。
そういえばコード一切書いてない。 pic.twitter.com/GM4VHsB3SD
TextFieldに数字だけ入力できるようにする【Xamarin.iOS】
いくつか方法はあるのでしょうが、int.TryParse(string s, out int result)を使うのをすすめます。
このメソッドはstring型のsを受け取り、sがint型の数値に変換可能だったら、resultに変換した値を返します。sが変換不可なら、resultに0を返します。
これ使えば、if文使わなくていいじゃん!コードがシンプルに…!好き…。
おすすめです。
実際にTryParseを用いると以下のようなコードになります。
TextFieldはNumberFieldという名前にしてます。
.EditingChangedはTextFieldで文字が変更された後に実行されるアクションメソッドです。変更後の文字列も取得できるので、コードがさらにシンプルに仕上がりました。
これで、 TextFieldに英字なんかを入力しても0になります。空白にしても0です。
MMDモデルをUnity for Macにインポートする
ある日、突然無性にミクさんにダンスさせたくなり、Unity上でダンスさせようとしたら、ちょいと苦戦しました。
Macでやる場合、Windowsのようにすんなりとはいかないみたいです。Windowsで試してはいないのですが(小声)
使用OSとUnityのバージョンは
・Mac OS X High Sierra バージョン10.13.6
・Unity 2017.4.1f1
です。
下準備
やることは以下の①と②だけです。
① 最新版の「MMD4Mecanim Beta」をダウンロード、インポートする。
② 「MMD4Mecanim_Beta_20160815」をダウンロードし、「PMX2FBX」をインポートする。
Macの場合、②の手順が必要になります。 以下の質問のベストアンサーが参考になります。
最新版「MMD4Mecanim_Beta」のインポート
ここから細かい説明をしていきます。
Stereoarts Homepageで「MMD4Mecanim_Beta」をダウンロードします。
赤枠のとこをクリックすればダウンロードできます。
ダウンロードしたら、Unityにインポートします。「MMD4Mecanim_Beta_~」の「MMD4Mecanim.unitypackage」をクリックします。インポート画面が出てきたら、全部インポートします。
「 MMD4Mecanim_Beta_20160815」の「PMX2FBX」をインポート
こちらで「MMD4Mecanim_Beta_20160815」をダウンロードします。
赤枠のとこをクリックすればダウンロードできます。
「MMD4Mecanim_Beta_20160815」の「MMD4Mecanim.unitypackage」をクリック、インポート画面が出たら、「PMX2FBX」だけをインポートします。
これで下準備完了です。
MMDモデルのインポート
下準備が終わったら、MMDモデルをダウンロードします。
今回の使用モデルはTda式ミクさんです。かわいいです。
ダウンロードしたら、Unity上にインポートします。ドラッグでAssetフォルダにぶち込めばオッケーです。
「Tda式初音ミク・アペンド_Ver1.10.MMD4Mecanim」を選択するとinspector上に利用規約が表示されるので、よく読んで、各項目チェックしていきます。全項目にチェックを入れると、最下部の同意するボタンが押せるようになります。
赤枠のAssetを選択するとinspectorに下のような利用規約が表示される。
全項目にチェックを入れると同意するボタンが押せるようになる。
同意するボタンを押すとInspector上の表示が以下のようなものになるので、最下部にあるProcessボタンを押します。
これでミクさんモデルがpmxからfbxに変換されたので、Sceneに追加できるようになります。
丁重に扱いましょう。 ようこそミクさん。
【Unity】テクスチャをグレースケールからカラーへ素敵にトランジションさせるShader

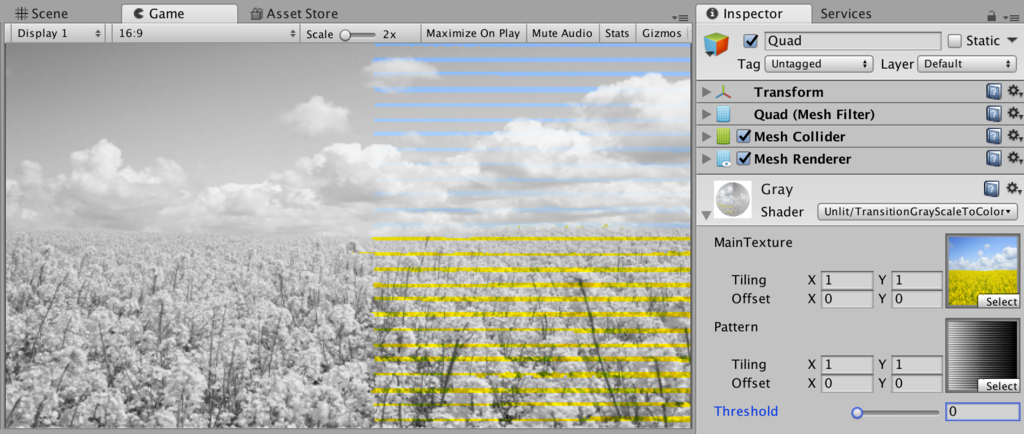

実行結果
世界に色を取り戻しました。Shaderは世界を救う…
しくみ
「カラー画像からグレースケール画像を作って、ルール画像で2つの画像間のトランジションパターンを決める。」って感じです。

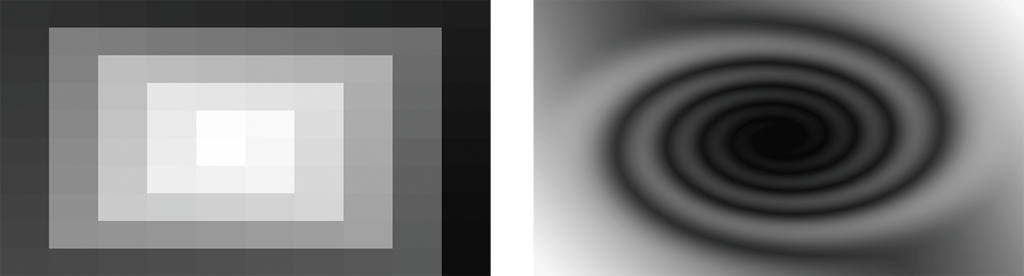

ルール画像とは以下のような規則性があるっぽいグレースケール画像のことです。
このルール画像をうまいこと使えば、素敵なトランジションを行うことができます。
コード
【Unity】テクスチャトランジション(グレイスケールからカラー。もしくはその逆)【Shader】
上記Shaderコードでは大体以下の①〜③の手順を踏んでます。
① 入力テクスチャのオリジナルカラー値(col)からグレースケール値(gray)を生成
② 変数_Thresholdとルール画像のピクセル値(pg)を比較。比較結果から0か1を取得。
③ オリジナルカラー値(col)とグレースケール値(gray)をlerpで補間、出力。補間値は②で取得した値。
問題点
ルール画像によっては下図のような残りカスみたいなのができます。
ルール画像のピクセル値(pg)がちょうど0か1となってしまう場合、_Threshold(0〜1)をどんなにいじっても、0より小さくならないし、1より大きくもなりません。つまり、step(pg, _Threshold) の値が変動しなくなってしまいます。step(pg, _Threshold) が変動しないので、最終的に出力するピクセル値も変動しません。
これが原因で変化しないピクセル、残りカスができてしまうみたいです。
今回は解決のためにpgを0.01~0.99の範囲にclampしてます。
Thresholdの範囲を広げるのもありだと思います。
おまけ
グレースケール画像に関してもう少し詳しく知りたい場合は以下の記事を。
以下のサイトで素敵なルール画像をたくさんゲットできます。
